精確量測
Accurate Measurement —
正確的功率計配置對於低功率 / 無載以及較高功率設計的效率量測至關重要。
功率計的接線方式會直接影響讀值，尤其在無載與輕載條件下，儀器本身的損耗可能成為顯著誤差來源。
⬅️ 左側配置 (無載 / 極輕載)
- ✔ 功率計位於 電壓源與待測物之間，電壓檔位直接跨接於輸入端
- ✔ 可 移除測試負載，直接讀取功率計數值
- ✔ 通電後功率計讀值應為 0 W，表示無電壓計損耗被記錄
⚡ 建議用於空載或小於 100W 應用量測
⬇ 關鍵： 避免電壓表分流效應，輸入功率影響約 30mW。
➡️ 右側配置 (常見但易誤差)
- ⚠ 功率計同時量測 電壓表自身消耗
- ⚠ 在無載 / 輕載下會顯著影響效率數值
- ⚠ 典型誤差可達數十 mW，扭曲實際損耗
❌ 不建議用於輕載量測
⬆ 影響： 將 voltmeter 損耗計入輸入功率，造成效率低估。

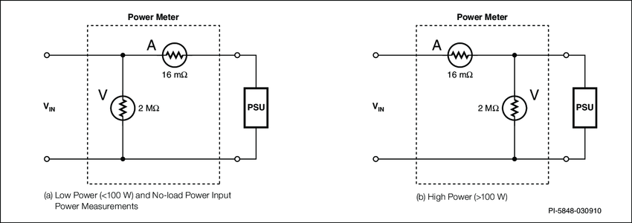

🔌 接線配置示意 (左側建議)
電源
———
功率計
———
待測物
(電壓檔位並聯於輸入端)
❌ 右側錯誤
———
功率計+電壓表
———
待測物
(同時量測到voltmeter功耗)
💡 功率計製造商 通常提供接線選擇盒，便於切換電壓/電流迴路配置，以符合不同功率級別的量測需求。
📋 驗證步驟
- ① 移除測試負載
- ② 供電後讀取功率計
- ③ 讀值須為 0 W → 確認無電壓表損耗
⚙️ 配置建議
- ✅ 無載 / 輕載 → 左側配置 (電壓檔位直接跨接)
- ✅ 較高功率 → 可依製造商指引切換接線
- ✅ 功率計讀值影響約 30mW，需納入不確定度
「The test load can be removed, and the Power Meter can be read directly without load after power is supplied. The power meter read must be zero W」
📄 參考：Light load Efficiency_MeterConfiguration_20250603
