TL431 在隔離電源回授網路中的關鍵作用
Posted by Romeo on July. 01, 2026

TL431 在隔離電源回授網路中扮演著至關重要的角色。它是一個高增益、頻寬超過 1MHz 的運算放大器,陰極(K)是輸出端,參考極(REF)是同相輸入端。任何在 REF 或 K 腳上的雜訊耦合都會通過環路放大,影響整個系統。

⚡ 核心設計觀念

最短路徑原則: 將 TL431 盡可能靠近光耦放置,這是最重要的原則。

分清「靜地」與「動地」:

  • 安靜的地(模擬地/參考地):TL431 的 REF 腳所接的分壓電阻網路的地,不能被功率雜訊污染。
  • 動地(功率地):TL431 的陽極(A)所連接的地,在反激電源中通常是次級功率地(輸出電容的負端)。

關鍵: 必須將「靜地」與「動地」在單點連接,且連接點最好在 TL431 的陽極(A)下方或非常近的地方,絕不能讓功率電流流經「靜地」的走線。

📐 分壓電阻網路 PCB 佈局

  • 兩個分壓電阻應盡可能靠近 TL431 的 REF 腳和 A 腳放置。
  • 走線從輸出電容(Vo+)到上分壓電阻,再到下分壓電阻,最後到靜地點的走線應簡短緊湊。
  • REF 腳的走線應非常短,且被兩個分壓電阻包圍保護,避免耦合開關雜訊。

REF 旁路電容

在 REF 腳到 A 腳(靜地)之間,可考慮擺放一個 1nF~100nF 的高頻陶瓷電容(Cref)。這有助於濾除 REF 腳上的高頻雜訊、提高穩定性至關重要。

🔁 關鍵迴路與走線細節

光耦與 TL431 的連接回路

這是最為敏感、速度最快的迴路,包含 TL431 的 K 腳 → 光耦二極體 → 偏流電阻 Rcathode → 回到 TL431 的 K 腳或靜地。

PCB 佈局觀念:
  • 此回路面積必須最小化。
  • 將光耦的陽極和陰極的走線視為高頻信號線。
  • TL431 的 K 腳到光耦陰極的走線要短而粗;光耦陽極的走線也應簡短。
  • 絕對禁止將功率電流穿過此環路下方或與其共用走線。

補償網路(Ccomp, Rcomp)

  • 補償電阻(Rcomp)和補償電容(Ccomp,有時並聯前饋電容 Cff)必須直接連接在 TL431 的 K 腳和 REF 腳之間,並且緊靠這兩個引腳放置。
  • 補償元件決定了環路的相位餘量。走線過長,寄生電感會改變補償特性,可能導致不可預料的振盪。

🌍 接地策略 — 重中之重

星型接地 / 單點接地

為 TL431 和光耦建立一個「安靜地星狀接點」(Star Point)。以下元件的地應單獨走線直接連接到此星狀接點:

  • TL431 的 A 腳(陽極)
  • 下分壓電阻(Rlower)的地端
  • REF 腳的旁路電容(Cref)的地端
  • 補償網路(Ccomp/Rcomp)的地端(如果它們連接到 A 腳)
  • 光耦次級側(初級側接收端)的地線

安靜地星狀接點再通過一條較粗的短走線,連接到次級輸出濾波電容的負端(功率地)。


⚠️ 常見不良佈局及後果

  • 分壓電阻遠離 TL431: REF 腳走長線像天線,節點會撿到雜訊,輸出電壓漣波變大。
  • 功率地與安靜地混亂: 將下分壓電阻的地直接連到功率銅箔上,功率電流產生的壓降會直接影響 REF 電壓,導致負載調整率變差。
  • 光耦與 TL431 的迴路面積大: 大迴路形成電感環路,容易耦合變壓器漏感或二極體反向恢復產生的高頻振盪 (ringing),引發次諧波振盪。
  • 補償元件走線過長: 引入寄生參數,使實際迴路頻寬與設計值不符,造成暫態反應過衝 (Overshoot) 或振盪 (Oscillation)。

📦 多層板堆疊與屏蔽建議

  • 在多層板中,建議將敏感模擬地平面(將 TL431 的安靜地星狀接點擴大成小面積銅箔)放在內層,形成一個完整的地平面,通常在次級功率地之上,利用電容耦合效應進行屏蔽。
  • 避免將 TL431 和光耦的正上方或正下方區域用於佈置高壓、高頻的開關走線(如初級 MOSFET 的 Drain、次級 Low side 整流 MOSFET 的 Drain 等)。
  • 如果空間允許,可以在敏感信號走線兩側放置接地屏蔽過孔(Guard Vias)或增加法拉第屏蔽走線。

🧩 不良佈局範例 — 案例分析

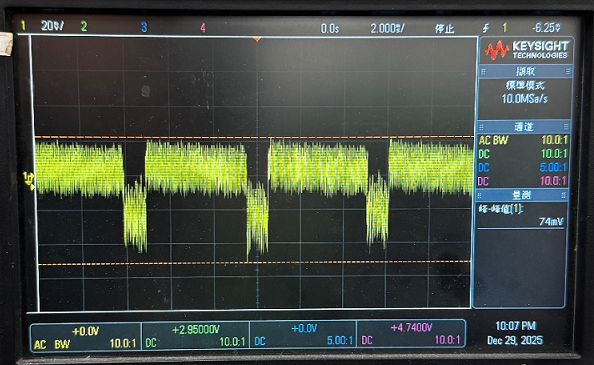

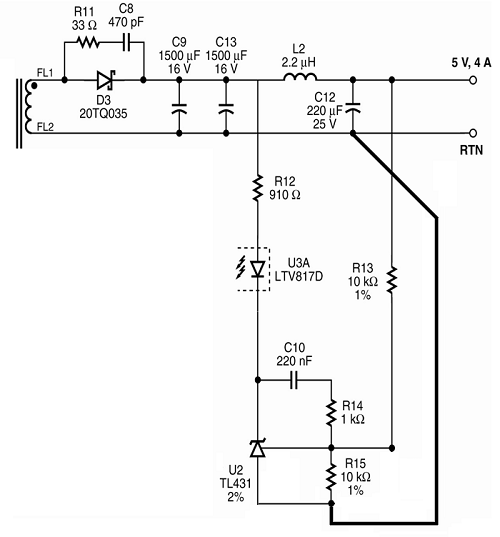

這是一個常見的輔助電源設計案例,整個系統包含兩個隔離轉換器(主功率 LLC + 輔助 Flyback)。輔助電源的二次側回授網路電路圖初步看不出問題,但輸出地透過一個 Y 電容連接到 Earth Ground。在某些特殊應用(不希望輸出連接 Earth Ground)時,發現主功率 LLC 空載時,輔助電源輸出漣波會多了一個低頻成分。


經確認,此低頻頻率與 LLC 空載下的工作頻率相同(150Hz Burst Mode)。研判 Y 電容讓主輸出的切換雜訊間接影響了回授動作。

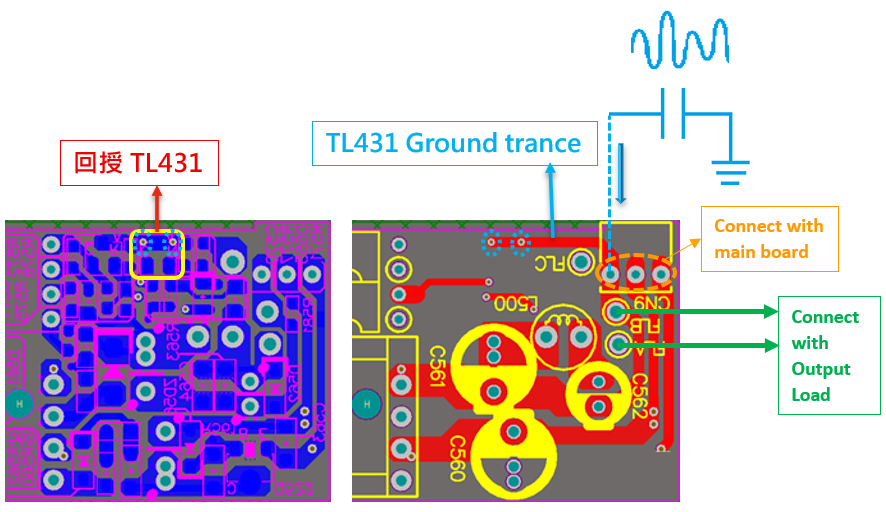

進一步查找 PCB 佈局問題:

  • 回授 TL431 的接地走線連接不合理。
  • 輔助電源為小板設計,透過排針連接主板,5VSB 輸出負載連接線直接從小板取電。
  • 主要問題點: 功率地與安靜地混亂,TL431 接地也沒有通過一條較粗的短走線連接到次級輸出濾波電容的負端。

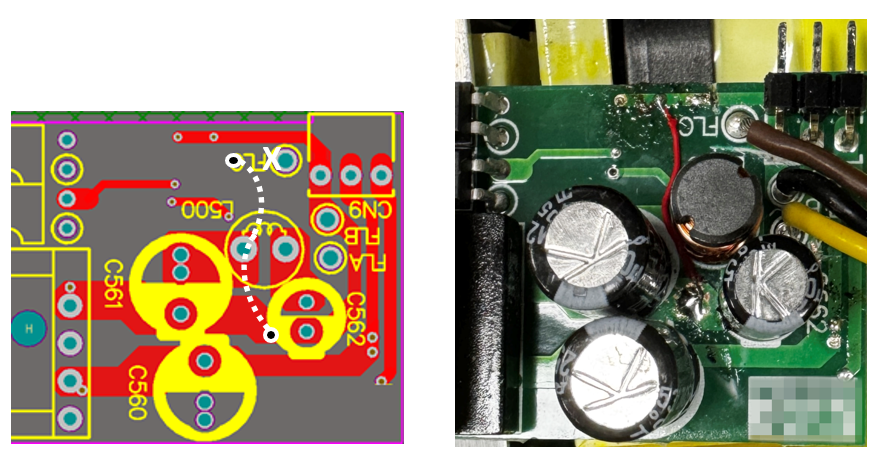

✅ 重工修正

  • 切斷原本安靜地接到功率地的缺失。
  • 跳線將安靜地接至輸出濾波電容的負端。

經過修正後,輸出漣波問題獲得解決。


Design History & 關鍵 Takeaways: 保持安靜地與功率地單點連接,並確保 TL431 與光耦週邊迴路最小化,是避免雜訊耦合與振盪的基礎。
